冷凝壁挂炉就是带有冷凝功能的壁挂炉。 什么是冷凝功能？ 说的直白，简单一些： 我们知道壁挂炉在燃烧加热时，会产生大量带有高温热量的烟气，烟气包含很多成分，比如水蒸气、NOx，硫化物等。冷凝功能就是在壁挂炉内部安装一个能将这部分高温烟气中的热量利用起来的一个装置，或者叫做结构，或者独特的设计，把这部分热量用来提升供暖回水温度。 供暖回水温度提升后，到达壁挂炉设置出水温度的温差就变小了，那么壁挂炉就可以动态的来调整降低燃烧功率，节省燃气消耗。 另一方面，烟气中热量传递给供暖回水后，烟气温度降低，达到露点后，凝结成水珠，释放出冷凝过程的潜热，虽然这部分热量很少，但供暖期累积下来，这部分热量也是比较可观的。如果把这部分热量也加以利用，也能带来省气的效果。 烟气冷凝后，烟气中的NOx，硫化物、CO等气体变成液体，通过冷凝管排出，那么直接排放到空气中的含量就非常低了。这是冷凝锅炉在******排放上的优势。 冷凝壁挂炉的售价为什么这么高？ 1. 冷凝功能并不是简单的在排烟口加装冷凝器，这属于是假冷凝。冷凝壁挂炉是需要再设计时就考虑烟气余热利用的，供暖回水管路需要穿过、接触烟气。 2. 由于冷凝功能冷凝水是弱酸性的，对管路或者换热器的材料也是有要求的。 3. 冷凝功能回收热量后，壁挂炉燃烧器可以以更小的功率运行，这就要求壁挂炉具有功率可调节的功能，比如:变频调节、分段燃烧、负荷调节范围等功能。不同的品牌，技术不同，命名方式也有所不同。但作用都是让壁挂炉燃烧功率可根据实际需求进行系统自动调节。 4.功率可调节，还需要配置相应的一些温度监测、火力监测、智能计算、以及可调节燃气、空气进气量的部件。这样才能实时的动态调节。 5. 第4点提到的调节燃气空气进气量的部件，其实还涉及到一个名称“全预混”，就是在燃气和空气进入燃烧室被点燃之前，两者就被按照科学的燃烧比例混合好了，这里还需要用到燃气比例阀、全预混风机等设备。 这么做的目的是提高燃烧效率，让燃气得以充分的燃烧，同时减少烟气的产生，进而减少烟气所带走的热量，让热量更加集中。冷凝炉一般都需要有全预混的功能，不然热效率的提升非常有限。 6. 为了配合全预混，需要更加智能、稳定的配件，因此很多全预混冷凝壁挂炉选择的配件多是国内知名、可靠、品质有保证的，以及进口配件。 因此，冷凝炉相较普通壁挂炉，不仅仅是多了个功能，为了这个功能，需要更优的设计，更好的材质，更******稳定的零部件，价格是要贵不少的。 但相对的，冷凝炉更加节省燃气，特别是全预混冷静壁挂炉，使用3年以上，就差不多就能够将价格上多出来的费用节省回来了。

       说起来呢，壁挂炉的确是个好产品，是个能在冬季大大提高家庭舒适度、幸福感的好物。但是总能感觉到大家对这个产品存在偏见，或者说是潜在的不太好的印象。 ***常遇到的就是对耗气量的担忧：耗气量太大，买得起，用不起；品牌太多，价格相差太大，消费者选择难度大。 作为一款家用产品，壁挂炉与电视、冰箱、洗衣机等产品不同。 电视、冰箱等家电，我们买回家再使用时，我们几乎不会考虑它们的“使用成本”，不会在意耗电量。这是因为它们的耗电量很小，或者小到可以忽略不计，或者小到我们完全不必放在心上。 而壁挂炉，我们可能不知道它的工作方式，可能不了解它的设计原理，但我们却都是知道它有“使用成本”的。特别是在冬季打开采暖功能时，它会每天24小时不停地工作，燃烧天然气来完成供暖的。 我们都知道“水滴石穿”的故事，因此我们会对24小时都在燃烧的壁挂炉所需消耗的天然气的量存有疑虑。24小时连续燃烧，持续1个月会用多少天然气，2个月，3个月，4个月呢？ 这也是人们对于未知的一种担忧。 一台壁挂炉动辄五六千，甚至上万元的价格本就不菲，再加上无法预测、计算的耗气量(使用成本)，担忧是正常的。 此外，壁挂炉只是一个提供热源的设备，还需要配合暖气片或地暖系统，才能发挥出供暖作用，这又是一笔不小的费用。 因此，我认为： 壁挂炉不是一件家庭******品，这是我对这个产品的一个认知。 壁挂炉是一件提升家庭幸福感，冬季舒适度的产品，属于是改善性产品。 这是我对壁挂炉产品在我国当前国情下的定位。 我国当前国民整体收入水平，虽然已经全部脱贫，人民生活水平有显著的提升，人们对于更好的生活品质也有了越来越高的追求，这些都是壁挂炉产品近些年越来越被人们关注的原因。 人们想要更好的生活品质，想要在冬季有更舒适的生活环境，但现阶段壁挂炉产品的确不能够被所有家庭接受，或者说并不是所有家庭能够负担的起的改善性家用产品。 也正是因为如此，才有了其他各种各样的冬季取暖产品，比如电热毯、电热风扇、电热地垫等，虽然取暖效果跟壁挂炉相差较远，但也能够在一定程度上满足大家冬季取暖的需求。 壁挂炉系统的供暖效果 壁挂炉+暖气片/地暖的供暖效果，是比空调、电热风扇、电热毯等设备好很多的。不论是温度的稳定性、持续性，还是舒适度等方面，壁挂炉系统可以说是完胜的。 壁挂炉是通过将天然气点燃，释放出热量，将水加热。热水在水泵的作用下，在供暖系统中循环流动，将热量散发到室内环境中，来提高室内温度。 热水释放出热量后，温度降低。而后再次流回到壁挂炉内，经过加热后再次进入供暖系统，释放热量。如此反复循环，来达到提升室内温度的效果。 这个过程中，壁挂炉承担的工作是不断的燃烧，不断的给水加热。而暖气片和地暖系统，承担的是释放热量，提升环境温度的任务。 两者虽然发挥的作用是一样的，但两者之间也是略有区别的。 比如：暖气片系统提升室内温度速度较快一些，但所需热水温度更高，一般需要将系统水温加热到60度以上。 地暖系统提升温度速度慢很多，因此地暖管道埋于地板下，需要先将地板加热，才能向室内散发热量。但对水温的要求要低一些，一般50度左右即可。 两种不同的取暖系统，各有优缺点，以后的文章再给大家详细的讲解。 这两种取暖系统，笼统的说，都是通过向周围释放热量，将周围空气加热后，热空气向******动，冷空气向下流动，从而带动室内空气流动。这样持续的、不间断的将热量带到环境中。 这样的提升温度的方法，算是“润物细无声”的方式，热量更加均匀，温度更加恒定，体感舒适度更高。 这也是为什么壁挂炉产品虽然成本高一些，但大家都很关注的主要原因把。 因为大家或多或少都有过其他供暖方式的不好的体验：空调取暖太过干燥，远离空调的地方，总有冷的感觉；电热风扇取暖只有很小的地方有暖气，取暖效果不佳，并且危险性较大。

       不少人在购买和选择壁挂炉的时候，都或多或少在普通壁挂炉和冷凝壁挂炉之间迷惑过，徘徊过。 迷惑的是很难搞清楚这两者之间的区别，或者是很难真正的、清晰的了解二者的优劣势。 徘徊的是两者之间价格差异较大，担心便宜没好货，又担心花大钱却当了冤大头。 普通壁挂炉不够好吗？还是冷凝壁挂炉真的太过优秀？ 既生瑜，何生亮呢？ 今天我试着用简单直白的文字向大家做一个全面的对比和介绍，说的不好、不正确的地方，请大家指正。 普通和冷凝，我们大多数的理解是，冷凝壁挂炉比普通壁挂炉多了一个冷凝的功能。 是普通壁挂炉不能够满足家庭使用了吗？ 为什么还要添加一个冷凝功能呢？ 这个冷凝功能有什么好处呢？ 这是我们内心会产生的3个疑问。 第一个问题解答： 普通壁挂炉还是能够满足家庭采暖和生活热水供应的，能够让我们在寒冷的冬季有更好的生活品质，有更舒适的生活环境。 第二个问题解答： 添加冷凝功能******是因为欧洲严苛的废气排放标准，增加冷凝功能能够大幅降低壁挂炉排放烟气中NOx和CO等有害气体的含量。但随着国内******要求的不断提高，以及消费者对于壁挂炉燃气消耗量的关注持续升高，带有冷凝功能的壁挂炉也开始从欧洲进入中国市场。 第三个问题解答： 冷凝功能不仅有降低废气排放的功能，冷凝功能还能够使得壁挂炉更好的利用高温烟气热量，利用冷凝潜热来降低燃气消耗量，帮家庭节省费用。 对于消费者和用户来说，第三个是与我们的关联性更高，也是大家***为关切的、***想了解的。 为了大家能更好的理解本文，请先让我给大家介绍几个下文会涉及到知识点。 冷凝是什么？ 冷凝是气体或液体遇冷而凝结，如水蒸气遇冷变成水，水遇冷变成冰。 冷凝和蒸发是作用相反的两个物理过程。 冷凝过程释放热量，蒸发需要吸收热量。 对于壁挂炉而言，冷凝指的是燃气燃烧产生的高温气体遇冷凝结这个过程。 露点腐蚀 当烟气温度低于水蒸气的露点温度时，烟气中的水蒸气会冷凝下来，和烟气中的SO2和SO3一起，对接触到的换热器、管道进行化学腐蚀和电化学腐蚀，这就叫作露点腐蚀。 充分燃烧 燃料充分燃烧的两个条件：燃烧时有足够多的空气；燃料与空气要有足够大的接触面。 根据Ch4+2O2==CO2+2H2O反应公式，一标准立方米天然气完全燃烧需要2标准立方米的氧气，空气中氧气含量按21%计算的话，折算成空气大约需要9--10立方米。考虑到燃烧时需要的过剩空气，一标准立方米管道天然气完全燃烧需要12标准立方米的空气。 但过剩空气也不能超过一定范围，过剩空气太多，无法参与到燃烧过程中，就会形成高温烟气，造成热损失。 决定排烟热损大小的影响因素有三个：排烟温度、空气过剩系数和冷空气温度。 空气过剩系数过大是一种极大的浪费，大量的冷空气进入炉膛内，首先降低了炉膛温度，燃烧工况趋于不稳，又增大了烟气容积，增加排烟热损失。 下面我们进入正题，说回壁挂炉。 壁挂炉的工作原理 我们先了解一下壁挂炉的工作原理，以及它是如何为室内提供采暖和热水的，了解这个过程后，才能更直观的明白不同壁挂炉之间的区别，以及为什么要这样做。 博威全预混冷凝壁挂炉底部接口 壁挂炉是一个持续燃烧，不断给热水加热的一款家用设备。壁挂炉底部一般至少有5个接口：供暖热水******，供暖回水入口，燃气接口，冷水入口，生活热水入口。 供暖热水******接家中暖气片或地暖系统进水口，供暖回水入口接暖气片和地暖系统出水口。 壁挂炉产生的热水在这个系统中循环流动，热水提供的热量，通过暖气片和地暖辐射、散发到室内。热量散发后，水温降低，然后流回到壁挂炉中，加热后再次流入供暖系统。 就这样周而复始的为整个家庭供暖。 由上文可看出：采暖热水是在一个封闭的系统内往复流动的。 这里要画一个小重点！ 普通壁挂炉，就是我们常说的壁挂炉，之所以加上普通两个字，是为了和冷凝壁挂炉有个对比。 普通壁挂炉，就是一个家庭用，兼具采暖和热水供应的两用热水锅炉。 从上图可见，燃气在燃烧室被点燃，火焰向上燃烧，热量在上方聚集，高温烟气也从上部排出，水流管路在火焰上方流过，吸收火焰的热量，以及少量的烟气热量，而后从出水口流出，完成加热过程。 在需要用生活热水的时候，上图壁挂炉采用的是套管方式的实现（如下图）。这种方式换热器内部其实是有两条水路，外侧是采暖水流通路，内侧是生活用水通路。 壁挂炉套管式主换热器 另一种方式是在供暖出水口上方安装板式换热器，将供暖热水热量传递给生活用水。 (图片来自知乎拆机大师@余小其) 当需要用生活热水时，连接板式换热器的三通阀会暂时将供暖回水截停，此时供暖热水不会进入供暖系统，而是流经板式换热器，将热量传递给生活热水，从生活热水出水口流出供淋浴、洗手等用途。 板式换热器的优势在于换热快、效率高，出水温度恒定等。 这是普通壁挂炉的工作方式。 冷凝壁挂炉的工作方式 冷凝壁挂炉大致也是这样工作的。 不同的是，冷凝壁挂炉相较于普通壁挂炉，多了一个冷凝的功能，或者说系统。这个功能的作用是：将燃气燃烧产生的高温烟气中的热量，加以回收利用，把这部分热量用来提升供暖回水的温度。 冷凝功能是如何发挥作用，如何省气，省钱的呢？ 我们在供暖或使用热水时，会提前设置好供暖和生活热水的出水温度，壁挂炉按照我们设定的温度来输出火力给水加热。 但供暖回水流入壁挂炉时，壁挂炉会通过温度感应器监测到回水的温度，计算出与出水温度的温差，根据温差就可计算加热到目标水温所需的热量，从而便可调节输出功率以满足热量需求。 冷凝壁挂炉，将高温烟气中的热量利用起来，让供暖回水的温度得到一定幅度的提升，也就降低了到达出水温度的温差，温差变小了，所需的热量也就变小，壁挂炉可以输出更小的功率来达到预设的出水温度，输出功率变小，燃气消耗量自然就会降低。 这就是冷凝壁挂炉省气的原因。 另外，真正的冷凝炉不单单是利用烟气的热量，而是将烟气达到露点温度，产生冷凝时所释放的热量(上文知识点)也加以利用。 虽然这部分热量很微小，但壁挂炉供暖时连续运行近百天，这些热量累积起来也是很可观的。把这部分热量也利用起来，才是真正的冷凝壁挂炉。 这个过程说起来简单，也是壁挂炉瞬间就能完成的动作，但是为了完成这个过程，就需要在普通壁挂炉的基础上添加不少科学的设计和可靠的配件。 （图片来自知乎@Fly蒋） ***常见的当然是“全预混”这个词。 这个词并不是一个功能，准确的来说是一个系统。 这个系统需要：燃气比例阀、全预混风机、空燃预混仓、温度传感器，能******吸收烟气燃烧器（或真正的冷凝装置），冷凝水排放通道等配件，以及功率可调(有些壁挂炉称之为变频功能或分断燃烧技术)功能。 那么全预混是什么？为什么冷凝壁挂炉离不开全预混呢？ 全预混，我的理解是：提高燃气燃烧效率，让燃气可以充分燃烧，将热量尽可能多的释放的一个系统。 直白通俗的来说：全预混就是在燃气进入壁挂炉燃烧室之前，通过全预混风机自动调节转速，从而带动燃气比例阀调节，来保持燃气和空气按照******燃烧比例进行充分混合，让燃烧更加完全、更充分，更清洁。 （网上找不到更好的全预混介绍图，只能用自家产品做一张了） 这样做的好处有： 1. 让燃气可以充分燃烧，完全释放出热量； 2. 降低过剩空气吸入量，避免冷空气进入太多，降低炉内温度，影响热量传递给水流。 3. 空气过量会使产生更多高温烟气，烟气会带走热量，即使有冷凝系统的存在。烟气越少越好。 4. 燃烧充分颗粒物沉积会减少，炉体燃烧室更清洁，不易堵塞烟道或燃烧器。 5. 减少NOx和CO的产生，降低排放，更加******。 由此可见，全预混系统的重要性。 如果没有全预混系统，仅靠靠冷凝系统来回收烟气余热和冷凝潜热，而不在根本上提高燃烧效率，那冷凝系统回收的热量，是大大折扣的。 结语： 冷凝壁挂炉的确要比普通壁挂炉更省气一些，特别是带有全预混系统的冷凝壁挂炉，代表着当前壁挂炉技术的前沿。 全预混冷凝壁挂炉虽然更加省气，对家庭来说使用成本要低很多，但是价格却高出普通壁挂炉不少，几乎都在万元以上的区间，热效率越高，价格越高。 这也成为制约全预混冷凝壁挂炉普及，销售的一大障碍。 笔者看到过这样的说法：正是因为全预混冷凝壁挂炉成本价过高，消费者难以接受，才使得一些壁挂炉厂家不得不抛弃全预混，推出只含有冷凝功能的壁挂炉，在普通壁挂炉和全预混冷凝壁挂炉之间，建立了一个新的价格区间产品种类。 诚然，这种策略现在来看，算是成功的。少了全预混，冷凝壁挂炉的价格得以控制在8千至1万这个范围，市场的销量反馈还是不错的。 也正是这样的策略，降低了消费者对壁挂炉价格的抵触，带动全预混冷凝壁挂炉逐渐开始被消费者认可和接受。 壁挂炉作为家用的小型采暖设备，大家也都想能够多年使用它，因此朋友们在选择时，一定要充分了解后再购买。 壁挂炉这东西，涉及燃气、火、水、电、烟气、燃烧，工作过程还是非常复杂的。 最后，给自己产品打个广告，还请大家理解！

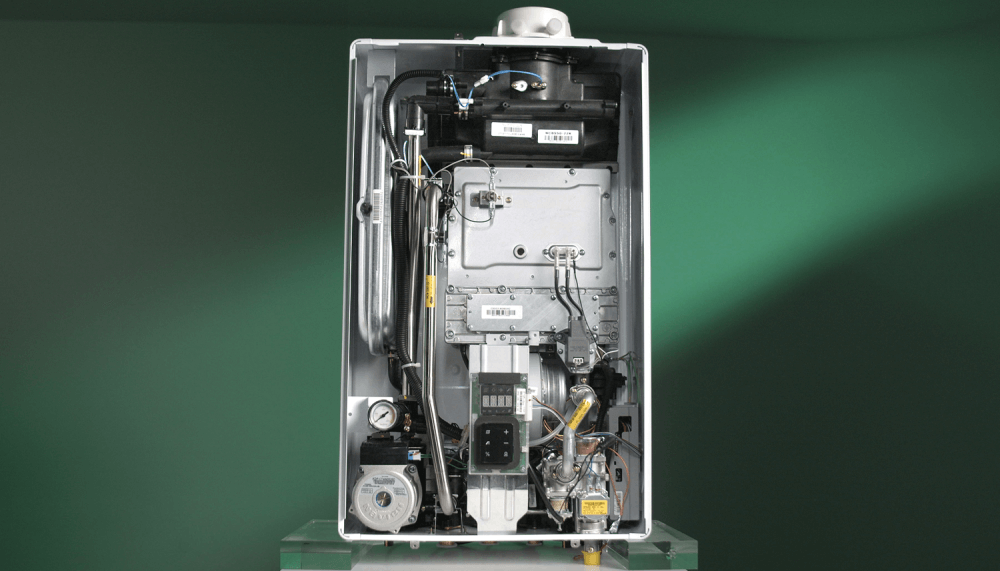

壁挂炉、锅炉的工作过程，其实有些像我们在家里用水壶烧开水一样，通过点燃燃气把水加热。 我们知道，烧开水的过程中，有很多热量是得不到有效利用，有很多热量的流失。比如:燃烧的火会向四周散热，燃烧产生的烟气以及周围的空气也会散热，而水壶本身受热后，才会将热量传递到水壶内的水中，水壶变热后也会向周围散热。 冷凝壁挂炉，什么是冷凝？ 冷凝壁挂炉，通俗的来说，就像是用一个罩子将水壶和燃气灶罩起来，在这个罩子底部开个洞，用来排烟。 罩住以后，热量会聚集在罩子内，包括燃烧的热量、烟气的热量，流失的很少。这就是冷凝壁挂炉的大致原理，虽然不太准确，但本质是差不多的。来看看博威冷凝壁挂炉的核心部分，大家就明白了。 从图中可以看图，燃烧室位于换热器上部，就是我们常听到的上置式燃烧器，燃烧室下部是优逐渐密集的换热柱组成的换热器，换热柱之间的缝隙自上而下越来越小。在换热柱外部的墙体内，则是水流的通道。我们可以看到供暖回水口位于换热器***下部，而换热器的热水******在图片的另一侧，图中没有拍到。 我们可以看下图这个角度，供暖热水******位于换热器上部，***接近燃烧室的位置。而排烟口则位于换热器***下端，位置要低于供暖回水进口。两张图片结合，大家应该有了一个比较全面的了解。 为什么要这样设计，它又是怎样工作的呢？这样的设计对热效率的提升有什么帮助呢？ 为了让大家都能明白，我尽量用通俗易懂、直白的话语来表述，可能会显得不是很******，请大家理解。它的工作原理是这样的：燃气和空气在空燃预混器内按照******燃烧比科学混合，达到科学空燃比后，混合气体通过进气口进入燃烧室，并在燃烧室内充分燃烧，释放出热量和携带热量的高温烟气，这些热量会自上而下的传递给换热器内的换热柱，进而传递到换热器内腔体。携带大量热量的烟气，是自上而下流动，通过换热柱间的缝隙，从换热器底部排烟口排出。这是燃烧和热量在换热器内传递的大致过程，由此可见，换热器上部的温度较高，而下部的温度较低。而低温供暖回水是从换热器底部进入，沿着换热器腔体向******动。如下图 这样热量和水流方向是互相逆向流动，我们给他们起了个名字，叫“逆向换热”，是博威壁挂炉的独特之处。 什么是“逆向换热”呢 我们沿着水流的方向来看看博威壁挂炉运行时的工作方式。低温回水从换热器的底部进入以后，顺着换热器腔体通道顺流而上。我们上面说过，换热器下部是温度较低的区域，这部分距离燃烧室较远，距离高温烟气聚集区也相对较远，因此这部分区域温度是相对低一些的。低温回水先流经这部分区域，吸收烟气余热，小幅提升温度。同时可降低排烟温度，烟气达到露点温度后，冷凝释放潜热。随着水流向******，温度提升速度加快。 换热器上部聚集着燃烧释放的热能和高温烟气，这些热能通过换热柱吸收后，传递给腔体内的水流。在这里，水流温度和换热器温差加大，水流快速提升至设定的温度后，通过高温出水管流出换热器，进入供暖系统。 这个过程中，燃烧产生的热量自上而下流动，高温烟气自上而下流动，能够充分的将热量传递给换热柱，进而传递给水流。 试想，如果排烟口设计在燃烧室上方，或者设计在换热器上方，由于高温气体密度小，自然而然就会向上端的排烟口流动，热量还没来得及利用和吸收，就会快速朝着排烟口“涌出”。 或许有人会质疑，你们这么设计，燃烧热量和高温烟气都聚集在燃烧室上方，不会爆炸吗？ 当然不会的，我们的排烟口直连排烟管，排烟管下段设置有冷凝水收集器和排放口。也就是说，燃烧室是直接与大气联通的，是无压力的燃烧室，因此不存在高温产生高压，引发爆炸的可能性。

在舒适的高品质生活时代，燃气壁挂炉为什么受现代家庭的欢迎？它有哪些优点呢？下面一起来了解吧！ 1、经济实惠，一机两用 在冬季有采暖需求的家庭，都会考虑安装一台燃气壁挂炉，因为它既能提供舒适的采暖体验，又能为日常生活提供热水功能，一台电器的费用享受两台电器的功能，大大减少家庭电器开支，同时还节省了安装空间。 2、采暖自由，温度可控       大多数家庭居住的都有老人和小孩，在刚入冬时对于年轻人来说，还不需要开暖气，而对于老人和小孩来说，就需要将暖气开启啦。有些地区使用的集中供暖，基本都是到很冷的天气才会开放，燃气壁挂炉则是需要时就可以使用暖气，实现完全独立、灵活自由的采暖体验；其次采暖温度可以由用户自主调节，满足各年龄阶段人群的采暖需求。
